什么是無連接點蝕刻加工？
一般蝕刻加工產品會有一些連接點，但又一些產品因為功能的問題，需要邊緣平整垂直，因此又產生了無連接點蝕刻加工，今天鑫海森就來為大家講解一下什么是無連接點蝕刻加工。

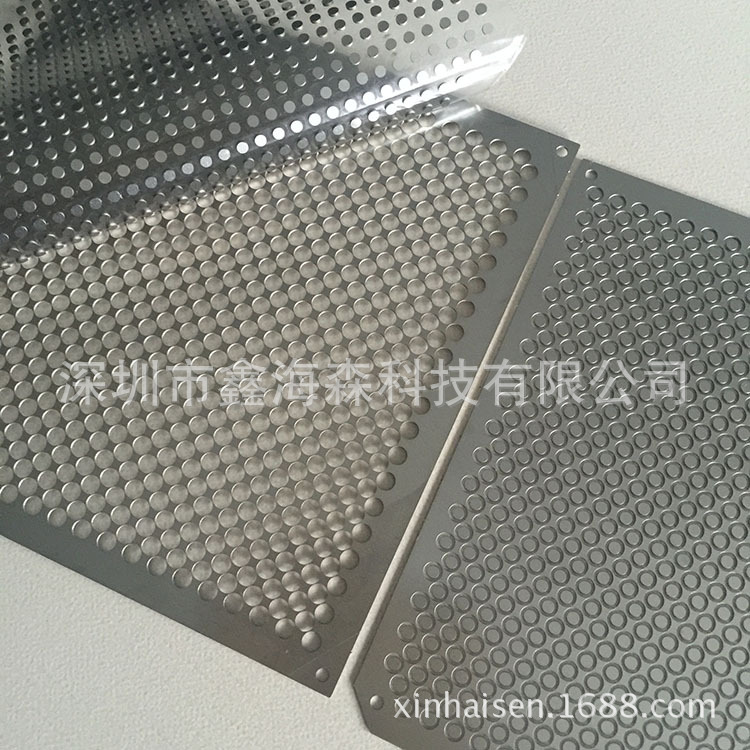

無連接點蝕刻加工是一種規則排列的無連接點蝕刻補強鋼片生產工藝，簡稱無連接點蝕刻，也可以叫金屬無連接點蝕刻、不銹鋼無連接點蝕刻，是科學技術的發展造就的一種新的蝕刻加工產品，一般按照零件設計要求將蝕刻原材正反兩面涂布感光油墨或貼干膜，經過干曝光和顯影以及干燥烘烤，蝕刻前用PET膠紙與待蝕刻的鋼片一側完全貼合，鑫海森會選擇機器貼膜，這樣會沒有氣泡。將貼合好的不銹鋼片進行蝕刻處理，形成一側與鋼片固定載體緊密貼合的蝕刻產品；然后將蝕刻鋼片產品裸露一側的感光油墨或干膜完全去除后，使用粘度更強的PET膠紙與去除感光油墨的一側鋼片緊密貼合；將蝕刻產品原有的鋼片上的PET膠紙剝離，露出油墨一側，并將蝕刻產品另一側油墨完全去除；放入定位治具中，使用熱壓機設備及壓合設備對其進行壓合處理，使兩者緊密結合到一起，形成有規則陣列的無連接點蝕刻補強鋼片。所以也叫“蝕刻貼膜、貼膜蝕刻”。通過上述蝕刻加工的方式，可以達到達到產品雙面周邊都無連接點，使用者不需對蝕刻產品進行后續加工比如折斷及去除連接點部分，不會產生毛刺等影響使用，蝕刻加工無連接墊片現已廣泛應用于電子產品的FPC補強鋼片。
1、蝕刻過程中膠紙粘度選擇很難，粘度太弱在蝕刻過程中容易掉件和進蝕刻藥水，而且蝕刻后的元件容易偏位；粘性太強在蝕刻后鋼片的轉移很困難，并且可能有PET的殘膠留在鋼片上。
2、無連接點產品必須是單面蝕刻，材料厚度越厚，產品尺寸公差就很難掌握。
對比一般的蝕刻加工來說，無連接點蝕刻加工產品沒有連接點，邊緣整齊垂直平滑，無毛刺無缺口。后面一般會貼背膠，適用于各類電子零件做補強作用。鑫海森可加工定制各種復雜圖形金屬無連接點蝕刻產品，可背各類膠。歡迎與我們聯系。網址：www.ykdlr.cn 手機：13066830348 QQ:2034674348
